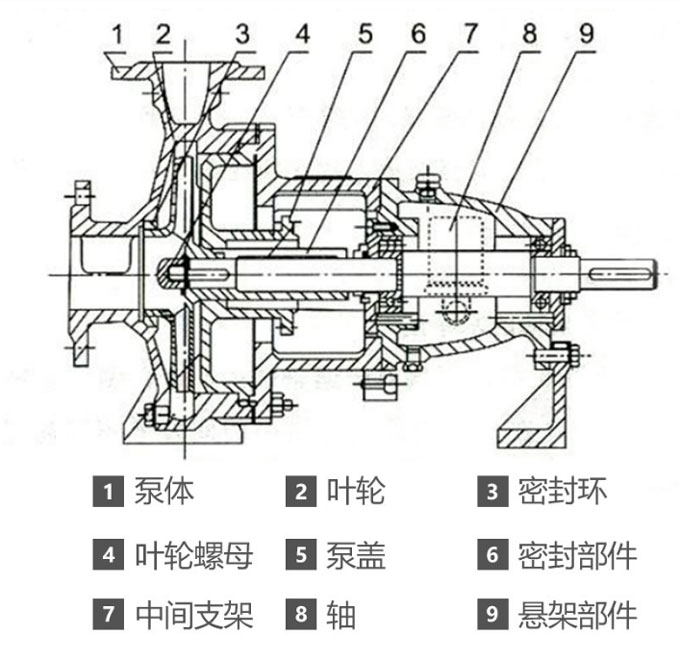

從IH化工離心泵的結構圖可以看出IH化工泵的零部件還是比較多的，IH化工泵的主要零部件分別是泵體、葉輪、密封環、泵蓋、螺母螺母、密封部件、中間支架、軸、懸架部件、電機等組成的。不銹鋼化工離心泵適用行業還是比較多的分別有化工、電力、石油、環保、食品、采礦等行業。以下講解IH化工離心泵的概述與結構特點，希望在用戶選擇IH化工泵時會有所幫助。

IH化工離心泵概述

IH化工離心泵是單級單吸懸臂式離心泵，IH化工泵的標記額定性能點與尺寸等均使用我國標準進行設計的，IH化工泵是可以取代F型耐腐蝕泵的新一代節能產品。IH化工泵的輸送溫度在零下20度到105度之間?？梢暂斔偷慕橘|(zhì)是腐蝕性液體介質或者物理化學類似于水的液體介質。化工離心泵的較高工作壓力是1.6兆帕。

IH化工離心泵結構特點

化工離心泵的泵蓋是利用止口固定在中間支架上的，接著利用泵體和中間支架止口的連接將泵蓋夾緊在中間位置。泵體由軸向吸入徑向排出腳支撐式能直接固定在底座上面。懸架部件利用止口固定在支架上面并且使用懸架支架支撐在底座上面。為了拆卸便捷特別設計了加長聯軸器，在檢修過程中能不用拆卸進出口管路、電機、泵體等部件。可以將加長聯軸器的中間連接件拆下就能將轉子部件退出進行檢修工作。

化工離心泵的型號還是比較多的，常用型號有IH化工離心泵。推薦閱讀：離心泵型號及參數大全
