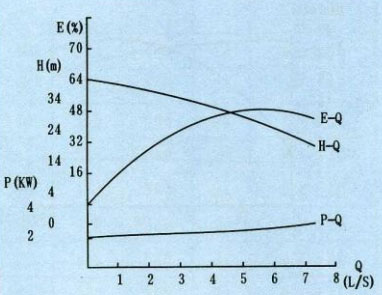

從ZW自吸離心泵性能曲線圖中可以清楚的看到流量（Q）、揚程（H）、電機功率P（kw）等自吸泵的主要型號參數。從ZW自吸離心泵性能曲線圖中可以看出離心式自吸泵的型號是40ZW15-30和50ZW15-30之間。

流量—揚程性能曲線

流量揚程性能曲線是自吸離心泵基本的性能曲線。比轉速小于80的自吸泵有上升和下降的趨勢,中間部分是凸起，兩邊為下彎，較高效率區間在交叉點之間，形狀像“駝峰”被稱為“駝峰”性能曲線。比轉速在80（ns）~150（ns）之間的自吸離心泵性能曲線具有較為平坦，比轉速超過150（ns）以上的自吸離心泵性能曲線會下降。水泵流量小時，揚程會變高，流量增加時，揚程會降低。

流量—功率性能曲線

軸功率會隨著流量而增加，功率主要消耗在機械損失上。

流量—效率性能曲線

流量效率性能曲線形狀像山丘，流量是0時，效率也為0，隨著流量的增加，效率會逐步增加，增加到規定值后效率會下降，效率有一個較高值，在高效率點附近，效率會比較高，自吸離心泵泵在高效區范圍內運行會節能，也被稱為高效節能自吸泵。

離心泵廠家對自吸離心泵性能曲線圖進行簡單的分析總結。
