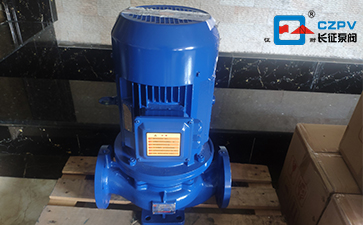

立式管道泵是立式結構，進出口口徑一樣，并且位于同一中心線上，可以像閥門一樣安裝在管路中，設有安裝底腳，增加它的穩定性，外形美觀，占地面積小，建筑投入低，無需單獨建立泵房。管道泵的種類有很多，立式管道離心泵，臥式管道離心泵，多級管道離心泵，屏蔽式管道離心泵等產品。下面由水泵廠家來介紹一下立式管道泵安裝圖和安裝方法。

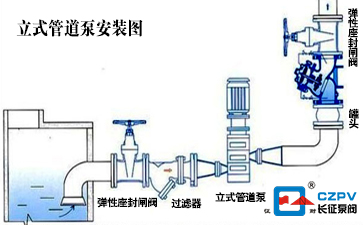

立式管道泵安裝圖

立式管道泵安裝方法

1.安裝前，應該仔細檢查水泵基礎位置，標高，地腳螺栓位置和基礎表面的水平度。

2.立式管道泵就位后，應該保證進水口和出水口法蘭盤平面的垂直度，進水管和出水管上應該添加支撐，不應該使進水口和出水口法蘭盤承受過大壓力而出現斷裂情況。

3.軸套密封填料應當采用石墨盤根時，需要從該處接出一截軟管到附近水溝或者排水地漏內。

4.運行前應該重新加入鈣基潤滑油。

5.立式管道泵安裝完成后進行盤車，檢查有無磕碰和盤車過緊的現象。

以上是我們總結的立式管道泵安裝圖和安裝方法。綜上所述，立式管道泵主要有電機和水泵兩部分組成。電機為立式電機。水泵有泵殼，葉輪和機械密封等零部件組成。
